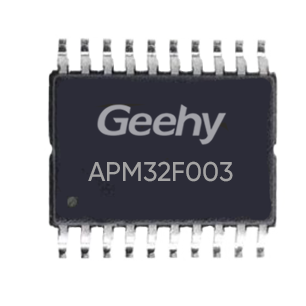

    APM32F003系列

    工业级基础超值型MCU，宽温幅、高精度、低温漂， ESD等级8KV，抗干扰能力强；集成高速内部振荡器，全范围内精度±3%以内，经用户校准可达±1%；支持TSSOP20、SOP20以及高度紧凑3x3mm小型化封装QFN20，有助于提升系统集成性，降低BOM物料成本。可广泛应用于油压监测、电动玩具、门牌灯控制、教育机器人、无线充电器、温度传感器等领域。

    APM32F003F6U7已通过AEC-Q100 Grade2标准认证，符合车规级可靠性标准，工作温度覆盖-40℃~105℃，具有较强的复杂环境适应能力，可应用于倒车雷达、汽车控制面板、汽车按键、车窗、智能座椅等领域。

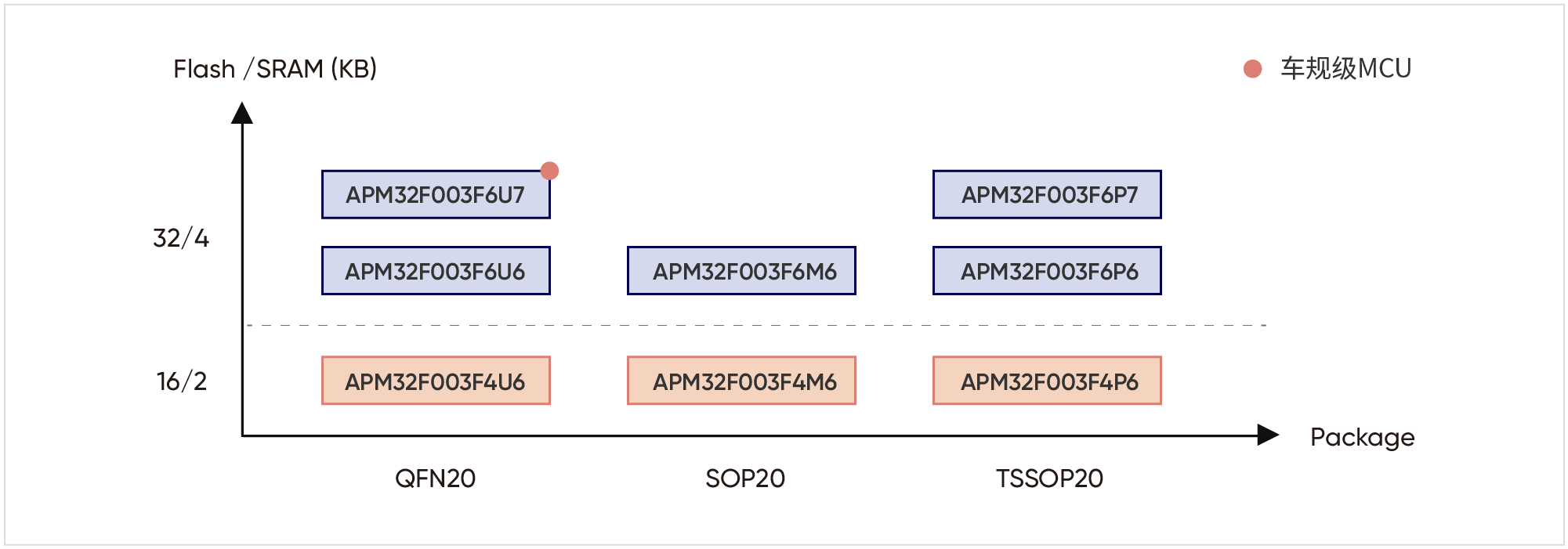

    APM32F003系列封装路线图

    性能参数

    系统

    • Arm® Cortex®-M0+
    • 工作主频48MHz

    存储

    • Flash 16/32KB
    • SRAM 2/4KB

    电源管理

    • 工作电压 2.4~5.5V
    • 支持上电/掉电复位

    定时器

    • 16位高级定时器:2
    • 16位通用定时器:1
    • 8位基本定时器:1
    • 看门狗定时器:2
    • 系统滴答定时器:1
    • 自动唤醒定时器：1

    模拟外设

    • 12位ADC:1，通道数:8
    • 支持差分输入

    I/O

    • 多达16个I/O
    • 均可映射到外部中断向量

    通信外设

    • USART:3
    • I2C:1
    • SPI:1

    安全性

    • 96位唯一设备ID

    选型工具

    查看所有产品

    Core

    M0CP
    Coprocessor

    Frequency(MHz)

    FLASH(KB)

    SRAM(KB)

    FPU

    I/Os

    Vmin~Vmax

    Package

    GPTMR(16-bit)

    GPTMR(32-bit)

    Advanced
    TMR(16-bit)

    Basic
    TMR

    SysTick(24-bit)

    IWDT

    WWDT

    RTC

    ADC
    cell(12-bit)

    ADCchannels(12-bit)

    DAC
    cell(12bit)

    DACchannels(12bit)

    Analog
    comparator

    Operational
    Amplifier

    TSC
    channels

    SPI

    QSPI

    I²S

    I²C

    U(S)ART

    CAN

    SDIO

    USB
    Device

    CEC

    USB
    OTG_FS

    USB
    OTG_HS

    DCI

    SMC

    DMC

    Ethernet

    RNG

    AES/DES/ TDES

    BN/SM2/SM3/SM4

    对比
    Part
    No.
    Core
    M0CP
    Coprocessor
    Frequency(MHz)
    FLASH(KB)
    SRAM(KB)
    FPU
    I/Os
    Vmin~Vmax
    Package
    GPTMR(16-bit)
    GPTMR(32-bit)
    Advanced
    TMR(16-bit)
    Basic
    TMR
    SysTick(24-bit)
    IWDT
    WWDT
    RTC
    ADC
    cell(12-bit)
    ADCchannels(12-bit)
    DAC
    cell(12bit)
    DACchannels(12bit)
    Analog
    comparator
    Operational
    Amplifier
    TSC
    channels
    SPI
    QSPI
    I²S
    I²C
    U(S)ART
    CAN
    SDIO
    USB
    Device
    CEC
    USB
    OTG_FS
    USB
    OTG_HS
    DCI
    SMC
    DMC
    Ethernet
    RNG
    AES/DES/ TDES
    BN/SM2/SM3/SM4

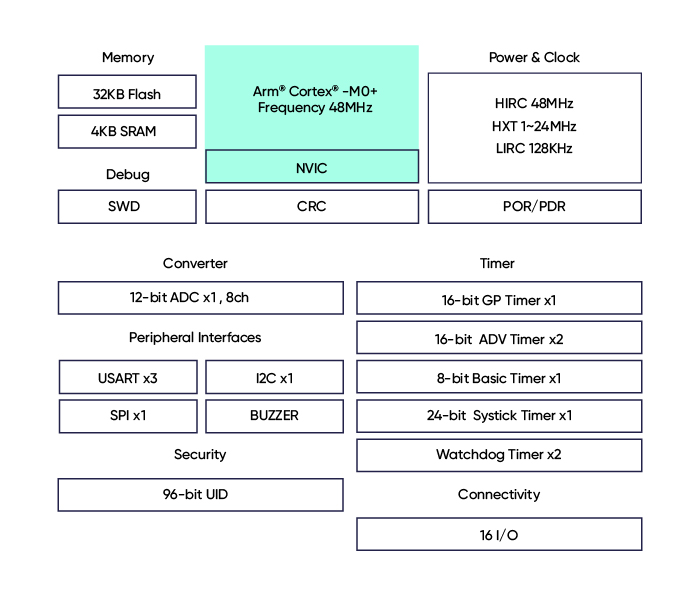

    模块框图

    技术文档
    		格式 大小
    APM32F003x4x6数据手册 数据手册 V2.1 pdf 1.93 MB 2024年02月19日
    APM32F003x4x6用户手册 用户手册 V1.6 pdf 4.69 MB 2023年12月11日
    APM32F003x4x6 Intlib 封装库 V1.0 intlib 457.5 KB 2022年11月18日
    APM32F003x4x6 Pcblib 封装库 V1.0 pcblib 526.5 KB 2022年11月18日
    APM32F003x4x6 Schlib 封装库 V1.0 schlib 15.5 KB 2022年11月18日
    APM32F003F6 MINI开发板使用说明书 开发板说明书 V1.1 pdf 583.13 KB 2022年04月28日
    APM32F003F6 MINI开发板原理图 开发板原理图 V1.0.0 pdf 23.57 KB 2022年09月16日

    设计资源

    硬件开发工具
    		产品

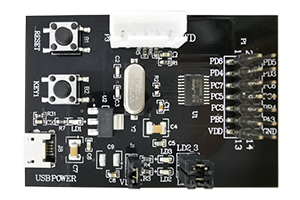

    APM32F003F6 MINI Board 开发板

    软件开发工具
    		格式 大小
    APM32F00x_SDK SDKs V1.4 zip 61.31 MB 2023年12月22日
    APM32F00x_DFP Pack SDKs V1.0.5 pack 956.11 KB 2023年12月22日
