    APM32F417系列

    工业级高性能高安全型MCU，集成嵌入式大容量快速存储和数模混合电路；全速/高速USB基础上，新增片内集成PHY的高速OTG HS2；内置多种硬件加速引擎，支持SM3/SM4国密算法、AES/DES/TDES对称加密算法，有效保障数据安全。可广泛应用于刷卡机、呼吸机、电力保护、通信设备、3D打印机、机器人控制器等领域。

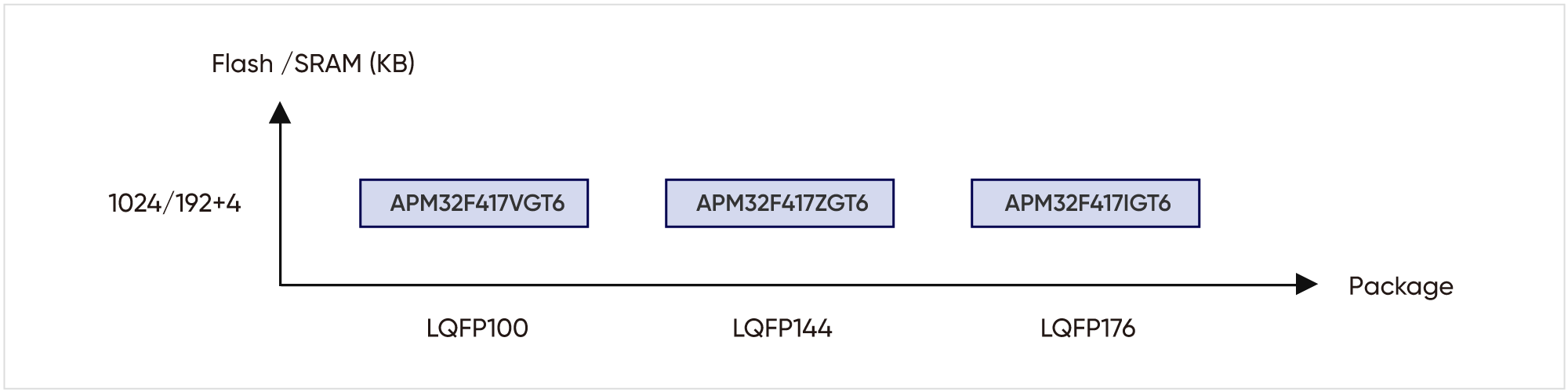

    APM32F417系列封装路线图

    性能参数

    系统

    • Arm® Cortex®-M4F
    • 工作主频168MHz
    • 内置16个数据流的DMA
    • 支持FPU和DSP指令

    存储

    • Flash 1024KB
    • SRAM 192+4KB
    • SDRAM 2MB

    电源管理

    • 工作电压 1.8~3.6V
    • 支持上电/掉电/欠压复位
    • 支持可编程电源电压检测器

    定时器

    • 16位高级定时器:2
    • 16/32位通用定时器:8/2
    • 16位基本定时器:2
    • 看门狗定时器:2
    • 24位系统滴答定时器:1

    模拟外设

    • 12位ADC:3，通道数:24
    • 12位DAC: 2，双通道

    I/O

    • 最多达140个I/O
    • 均可映射到外部中断向量

    通信外设

    • U(S)ART:6
    • I2C:3
    • SPI(I2S):3(2)
    • USB_OTG:3
    • CAN:2
    • SDIO:1
    • DCI:1
    • EMMC
    • Ethernet MAC:1

    安全性 Security

    • BN/SM3/SM4
    • RNG, HASH
    • AES/DES/TDES
    • 96位唯一设备ID

    选型工具

    查看所有产品

    Core

    M0CP
    Coprocessor

    Frequency(MHz)

    FLASH(KB)

    SRAM(KB)

    FPU

    I/Os

    Vmin~Vmax

    Package

    GPTMR(16-bit)

    GPTMR(32-bit)

    Advanced
    TMR(16-bit)

    Basic
    TMR

    SysTick(24-bit)

    IWDT

    WWDT

    RTC

    ADC
    cell(12-bit)

    ADCchannels(12-bit)

    DAC
    cell(12bit)

    DACchannels(12bit)

    Analog
    comparator

    Operational
    Amplifier

    TSC
    channels

    SPI

    QSPI

    I²S

    I²C

    U(S)ART

    CAN

    SDIO

    USB
    Device

    CEC

    USB
    OTG_FS

    USB
    OTG_HS

    DCI

    SMC

    DMC

    Ethernet

    RNG

    AES/DES/ TDES

    BN/SM2/SM3/SM4

    对比
    Part
    No.
    Core
    M0CP
    Coprocessor
    Frequency(MHz)
    FLASH(KB)
    SRAM(KB)
    FPU
    I/Os
    Vmin~Vmax
    Package
    GPTMR(16-bit)
    GPTMR(32-bit)
    Advanced
    TMR(16-bit)
    Basic
    TMR
    SysTick(24-bit)
    IWDT
    WWDT
    RTC
    ADC
    cell(12-bit)
    ADCchannels(12-bit)
    DAC
    cell(12bit)
    DACchannels(12bit)
    Analog
    comparator
    Operational
    Amplifier
    TSC
    channels
    SPI
    QSPI
    I²S
    I²C
    U(S)ART
    CAN
    SDIO
    USB
    Device
    CEC
    USB
    OTG_FS
    USB
    OTG_HS
    DCI
    SMC
    DMC
    Ethernet
    RNG
    AES/DES/ TDES
    BN/SM2/SM3/SM4

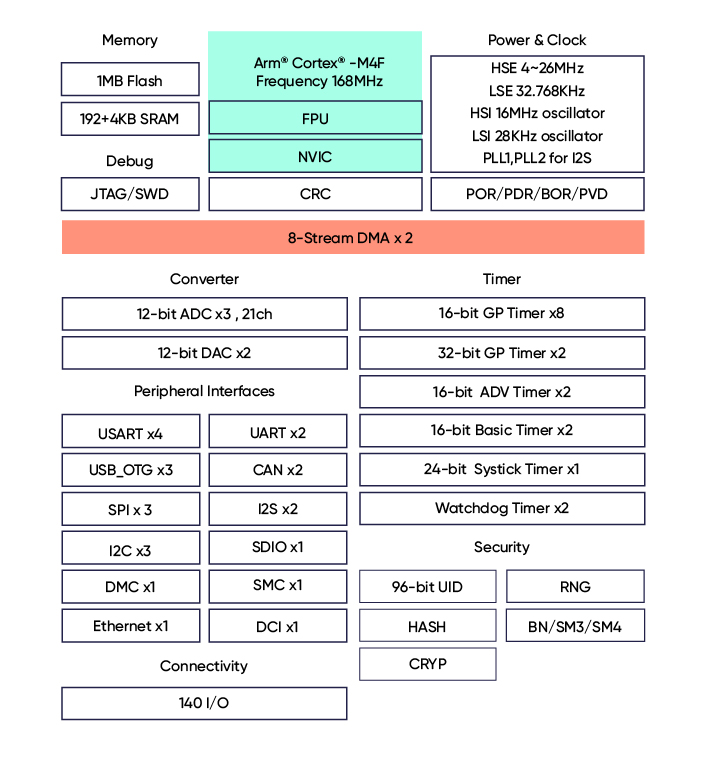

    模块框图

    技术文档
    		格式 大小
    APM32F415xG 417xExG数据手册 数据手册 V1.6 pdf 3.09 MB 2023年12月06日
    APM32F4xxx用户手册 用户手册 V2.2 pdf 14.78 MB 2023年11月24日
    AN1081_APM32F4xx_快速入门指南 应用笔记 V1.0 pdf 2.39 MB 2022年06月16日
    AN1082_APM32F4xx_SDRAM应用笔记 应用笔记 V1.0 pdf 1.1 MB 2022年06月16日
    AN1083_APM32F4xx_ADC应用笔记 应用笔记 V1.0 pdf 1.51 MB 2022年06月16日
    AN1084_APM32F4xx_IAP应用笔记 应用笔记 V1.0 pdf 1.99 MB 2022年06月16日
    AN1085_APM32F4xx_下载烧录应用笔记 应用笔记 V1.1 pdf 1.23 MB 2023年03月16日
    AN1086_APM32F4xx_ISP应用笔记 应用笔记 V1.0 pdf 1.69 MB 2022年06月30日
    AN1087_APM32F4xx_OTG应用笔记 应用笔记 V1.0 pdf 1.07 MB 2022年06月30日
    AN1088_APM32F4xx系列ETH移植LWIP应用笔记 应用笔记 V1.0 pdf 1.27 MB 2022年06月30日
    AN1091_APM32F4xx_TSensor demo例程 应用笔记 V1.0 pdf 852.05 KB 2023年04月10日
    AN1092_APM32F4xx_SMC_SRAM应用笔记 应用笔记 V1.0 pdf 1.1 MB 2023年07月03日
    AN1094_APM32F4xx Flash模拟EEPROM 应用笔记 应用笔记 V1.0 pdf 1.89 MB 2023年07月03日
    AN1101_APM32F4xx_CRC应用笔记 应用笔记 V1.0 pdf 1.44 MB 2023年08月07日
    AN1104_APM32F4xx系列软件模拟USART 应用笔记 V1.0 pdf 653.26 KB 2023年08月31日

    设计资源

    软件开发工具
    		格式 大小
    GeehyProg SetUp 烧录器/DFU V1.0.2 msi 6.58 MB 2024年05月06日
    APM32_USB_SDK SDKs V1.1 zip 9.45 MB 2024年01月05日
    APM32F4xx_evals_SDK SDKs V1.0 zip 4.44 MB 2022年06月15日
    APM32F4xx_SDK SDKs V1.4 zip 45.95 MB 2023年12月12日
    APM32F4xx_DFP Pack SDKs V1.0.4 pack 4.71 MB 2023年12月11日
    APM32F4xx_DAL_SDK SDKs V1.1 zip 67.31 MB 2024年02月26日
