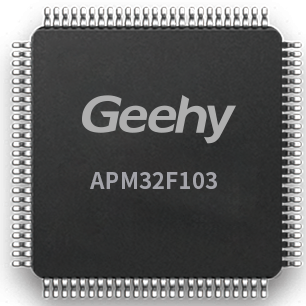

    APM32F103系列

    工业级主流热门型MCU，具有强大运算效能、出色功耗效率、丰富存储空间；内置LCD接口，兼容8080/6800模式；已通过IEC 61508 /IEC 60730功能安全认证，符合工业级高可靠性能要求；作为APM32热门系列产品，拥有广泛的客户应用基础。可广泛应用于编码器、电机控制、门禁系统、暖通空调板、冰箱压缩机、票据打印机等领域。

    APM32F103RCT7 已通过AEC-Q100 Grade2标准认证，符合车规级可靠性标准，工作温度覆盖-40℃~105℃，具有较强的复杂环境适应能力，可应用于HUD、前流水灯、盲区监测、车载中控、智能座舱、电动尾门、故障诊断仪、燃油防盗报警器等领域。

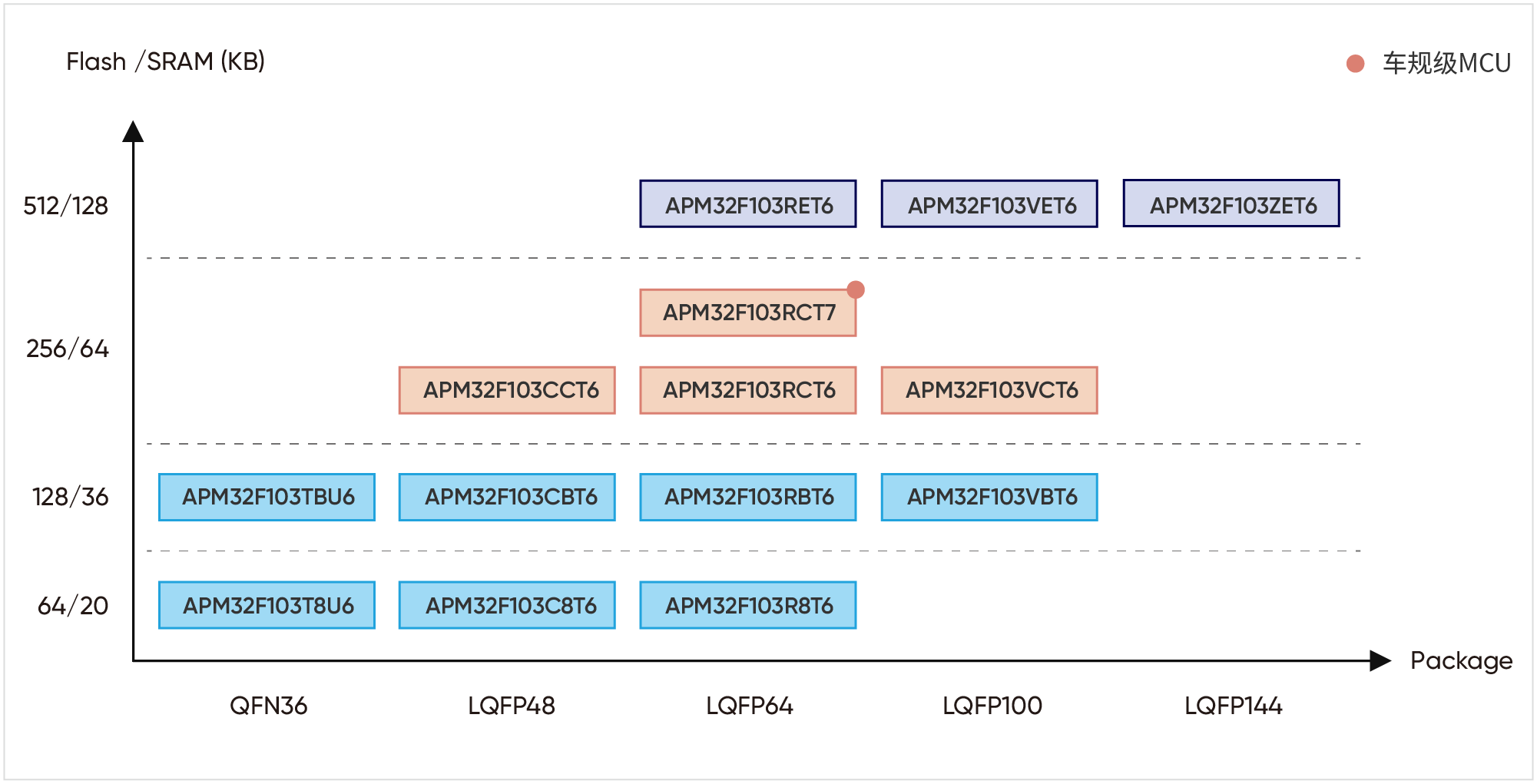

    APM32F103系列封装路线图

    性能参数

    系统

    • Arm® Cortex®-M3
    • 工作主频96MHz
    • 内置12通道DMA
    • 支持FPU

    存储

    • Flash 64~512KB
    • SRAM 20~128KB
    • SDRAM：2MB（可选）

    电源管理

    • 工作电压 2.0~3.6V
    • 支持上电/掉电复位
    • 支持可编程电源电压检测器

    定时器

    • 16位高级定时器:2
    • 16位通用定时器:4
    • 16位基本定时器:2
    • 看门狗定时器:2
    • 24位系统滴答定时器:1

    模拟外设

    • 12位ADC:3，通道数:21
    • 12位DAC:2，双通道
    • 支持双采样和保持功能

    I/O

    • 最多达112个I/O
    • 均可映射到外部中断向量

    通信外设

    • U(S)ART:5
    • I2C:2
    • SPI(I2S):3(2)
    • USBD:1
    • CAN:2
    • SDIO:1
    • EMMC

    安全性

    • 96位唯一设备ID

    选型工具

    查看所有产品

    Core

    M0CP
    Coprocessor

    Frequency(MHz)

    FLASH(KB)

    SRAM(KB)

    FPU

    I/Os

    Vmin~Vmax

    Package

    GPTMR(16-bit)

    GPTMR(32-bit)

    Advanced
    TMR(16-bit)

    Basic
    TMR

    SysTick(24-bit)

    IWDT

    WWDT

    RTC

    ADC
    cell(12-bit)

    ADCchannels(12-bit)

    DAC
    cell(12bit)

    DACchannels(12bit)

    Analog
    comparator

    Operational
    Amplifier

    TSC
    channels

    SPI

    QSPI

    I²S

    I²C

    U(S)ART

    CAN

    SDIO

    USB
    Device

    CEC

    USB
    OTG_FS

    USB
    OTG_HS

    DCI

    SMC

    DMC

    Ethernet

    RNG

    AES/DES/ TDES

    BN/SM2/SM3/SM4

    对比
    Part
    No.
    Core
    M0CP
    Coprocessor
    Frequency(MHz)
    FLASH(KB)
    SRAM(KB)
    FPU
    I/Os
    Vmin~Vmax
    Package
    GPTMR(16-bit)
    GPTMR(32-bit)
    Advanced
    TMR(16-bit)
    Basic
    TMR
    SysTick(24-bit)
    IWDT
    WWDT
    RTC
    ADC
    cell(12-bit)
    ADCchannels(12-bit)
    DAC
    cell(12bit)
    DACchannels(12bit)
    Analog
    comparator
    Operational
    Amplifier
    TSC
    channels
    SPI
    QSPI
    I²S
    I²C
    U(S)ART
    CAN
    SDIO
    USB
    Device
    CEC
    USB
    OTG_FS
    USB
    OTG_HS
    DCI
    SMC
    DMC
    Ethernet
    RNG
    AES/DES/ TDES
    BN/SM2/SM3/SM4

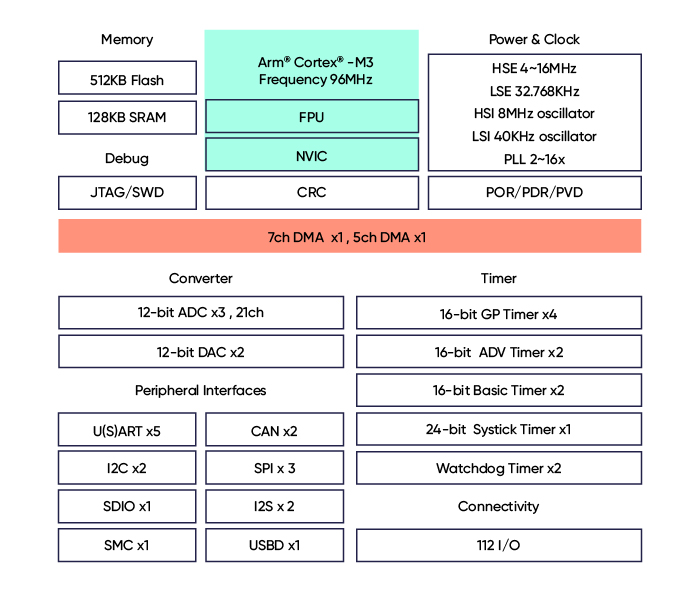

    模块框图

    技术文档
    		格式 大小
    APM32F103xB D版本 数据手册 数据手册 V1.9 pdf 3.74 MB 2024年02月02日
    APM32F103xDxE数据手册 数据手册 V2.0 pdf 3.28 MB 2024年01月05日
    APM32F103xC数据手册 数据手册 V1.7 pdf 2.76 MB 2023年03月07日
    APM32F103x4x6x8数据手册 数据手册 V1.2 pdf 2.84 MB 2022年11月11日
    APM32F103RCT7数据手册 数据手册 V1.2 pdf 2.17 MB 2023年03月13日
    APM32F103xB E版本 数据手册 数据手册 V1.1 pdf 3.62 MB 2024年01月05日
    APM32F103x4x6x8xB用户手册 用户手册 V1.8 pdf 7.84 MB 2023年11月16日
    APM32F103xCxDxE用户手册 用户手册 V1.7 pdf 9.36 MB 2024年07月03日
    AN1103_APM32F103 软件模拟SPI读写外部Flash 应用笔记 V1.0 pdf 1.22 MB 2023年08月30日
    AN1102_APM32F103 软件I2C读写EEPROM 应用笔记 V1.0 pdf 838.98 KB 2023年08月31日
    AN1111_APM32F103xB硬件开发指南 应用笔记 V1.0 pdf 1.1 MB 2024年07月23日
    APM32F103x4x6x8xB Intlib 封装库 V1.0 intlib 21.5 KB 2022年11月02日
    APM32F103x4x6x8xB Pcblib 封装库 V1.0 pcblib 109.5 KB 2022年11月02日
    APM32F103x4x6x8xB Schlib 封装库 V1.0 schlib 51.5 KB 2022年11月02日
    APM32F103xDxE Intlib 封装库 V1.0 IntLib 23 KB 2023年12月04日
    APM32F103xDxE Pcblib 封装库 V1.0 PcbLib 115.5 KB 2023年12月04日
    APM32F103xDxE Schlib 封装库 V1.0 SchLib 30.5 KB 2023年12月04日
    APM32F103VB MINI开发板使用说明书 开发板说明书 V1.1 pdf 690.94 KB 2022年04月28日
    APM32F103ZE MINI开发板使用说明书 开发板说明书 V1.1 pdf 719.12 KB 2022年04月28日
    APM32F103VC MINI开发板使用说明书 开发板说明书 V1.1 pdf 685.21 KB 2022年04月28日
    APM32F103R8 MINI开发板使用说明书 开发板说明书 V1.1 pdf 710.96 KB 2022年04月28日
    APM32F103VB MINI开发板原理图 开发板原理图 V1.0.0 pdf 36.87 KB 2022年09月16日
    APM32F103ZE MINI开发板原理图 开发板原理图 V1.0.0 pdf 38.2 KB 2021年08月10日
    APM32F103R8 MINI开发板原理图 开发板原理图 V1.0.0 pdf 33.74 KB 2021年08月20日
    APM32F103VC MINI开发板原理图 开发板原理图 V1.0.0 pdf 35.61 KB 2021年11月23日

    设计资源

    硬件开发工具
    		产品

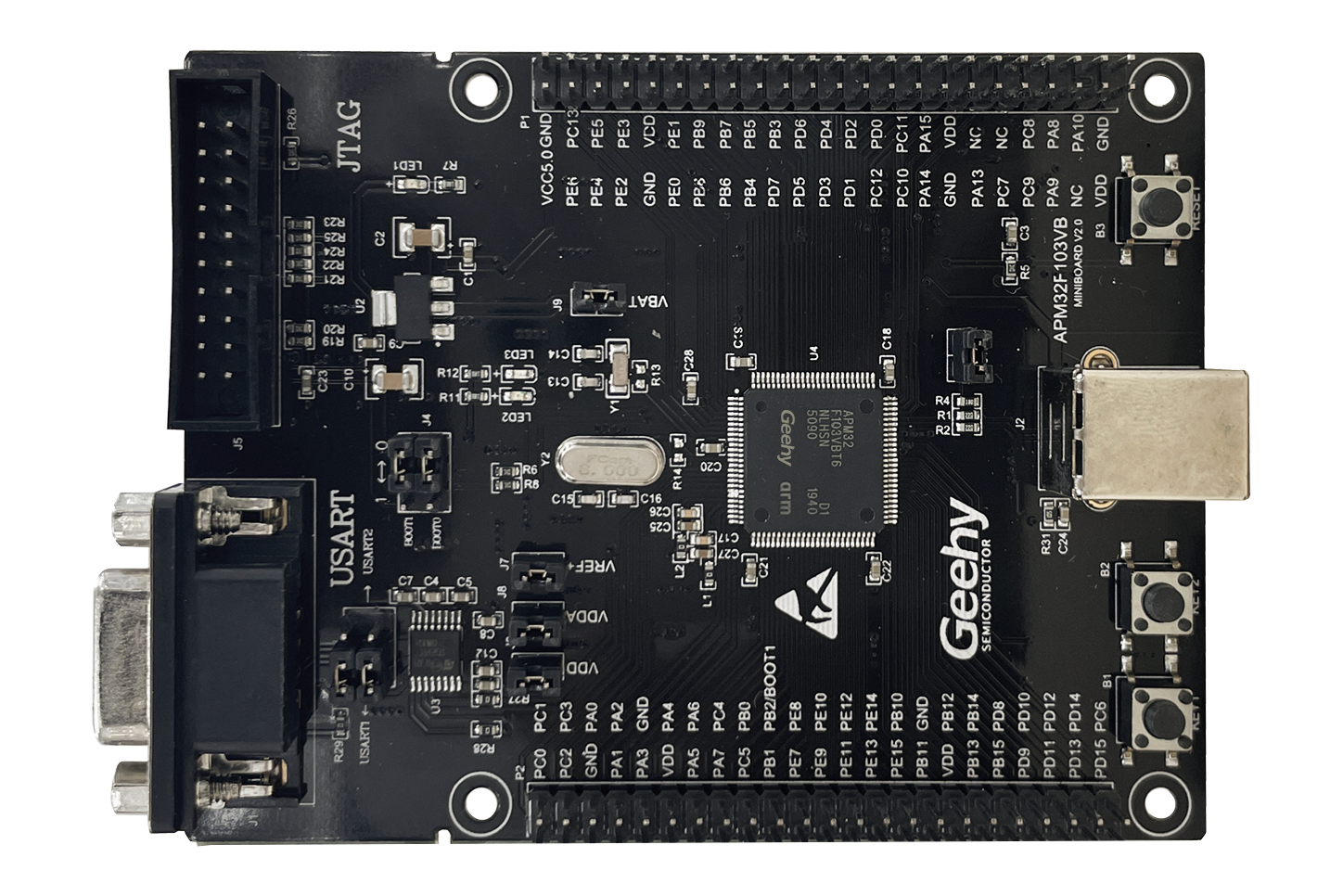

    APM32F103VB MINI Board 开发板

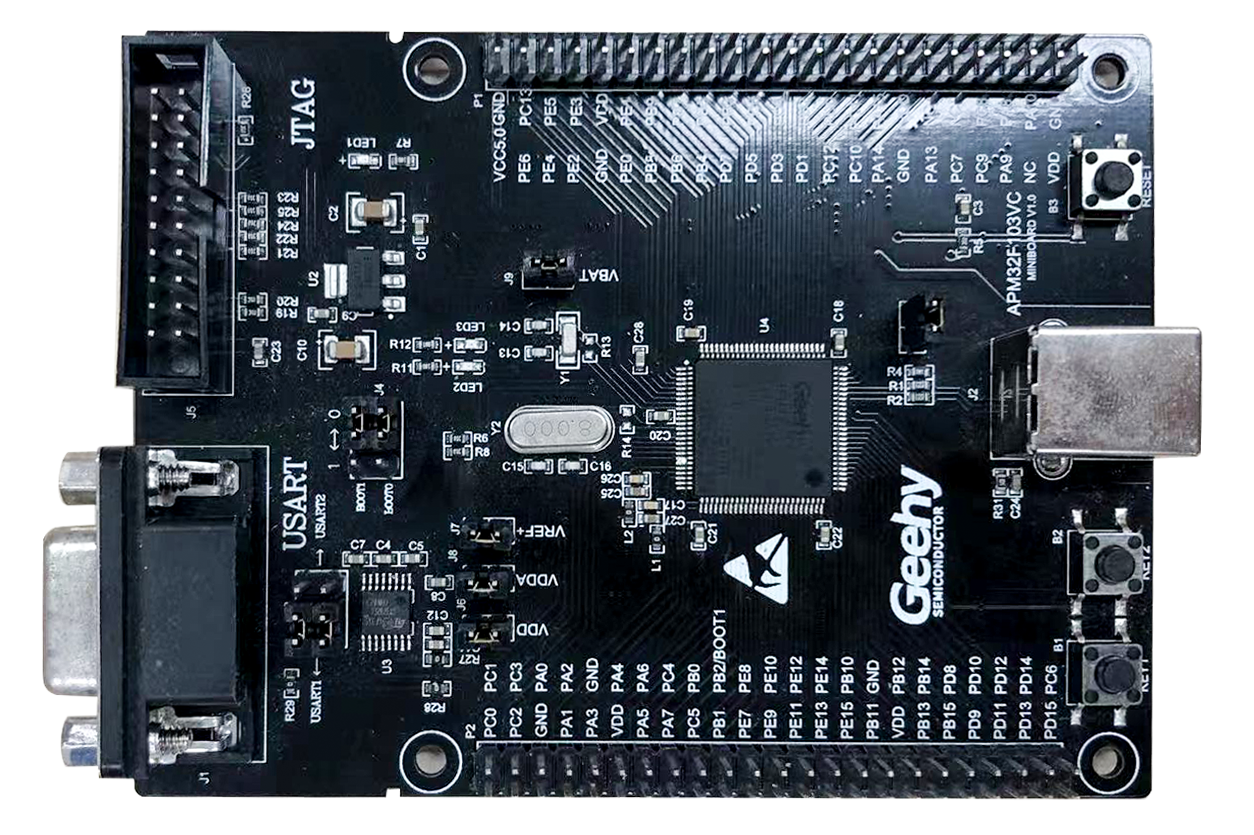

    APM32F103VC MINI Board 开发板

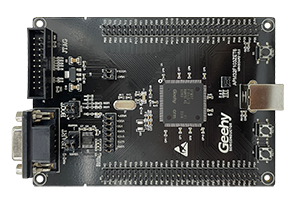

    APM32F103ZE MINI Board 开发板

    软件开发工具
    		格式 大小
    GeehyProg SetUp 烧录器/DFU V1.0.2 msi 6.58 MB 2024年05月06日
    APM32_USB_SDK SDKs V1.1 zip 9.45 MB 2024年01月05日
    APM32F10x_SDK SDKs V1.8 zip 90.93 MB 2023年12月22日
    APM32F1xx_DFP Pack SDKs V1.1.0 pack 4.33 MB 2023年12月22日
